Grafana 發送異常通知(監控 WAF 異常流量)

前言

在前幾篇文章中，我記錄了如何安裝 Grafana 以及將事件器的 Log 整合至 Grafana 進行集中管理，當然除了日誌，如果希望監控其它指標，比如伺服器效能，也都可以統一傳送至 Grafana 方便進行管理，但這些我就不再一一介紹了。

另外當系統出現異常時，提供即時通知是非常重要的功能，本文將分享如何在 Grafana 中設定異常通知功能，Grafana 支援多種異常通知方式，包括 LINE、郵件、API、Teams 等，這裡會分享我自己使用的兩種方式：【LINE 通知】和【呼叫外部 API】。

接下來，我將詳細說明這兩種通知方式的設定步驟。

設定通知渠道 Alerting → Contact points

設定 LINE 通知。

Name：輸入通知類型的識別名稱。
Integration：選擇 LINE。
Token：要通知的 LINE 群組 Token，請先到 LINE Notify 取得。
Optional LINE Settings (非必要)

Title：要在 LINE 通知顯示的標題(可使用樣板)。
Description：要在 LINE 通知顯示的內容(可使用樣板)。

Notification settings

Disable resolved message：這個項目關閉。

設定 API 通知。

Name：輸入通知類型的識別名稱。
Integration：選擇 Webhook。
URL：發生事件要呼叫的 API 網址。
Optional Webhook Settings (非必要)

Http Method：選擇 POST 或 PUT。
Authorization Header - Scheme：你的授權(自定義)。

若指定使用 API ，當觸發異常通知事件時，收到的請求格式如下參考。

{
    "receiver": "API",
    "status": "firing",
    "alerts": [
        {
            "status": "firing",
            "labels": {
                "LINEGroup": "Standard",
                "LINEGroup2": "Standard",
                "alertname": "DatasourceError",
                "datasource_uid": "b5219f7d-83bc-4971-90cb-768998609e3b",
                "grafana_folder": "Alert-WAF",
                "ref_id": "A",
                "rulename": "每 10 鐘超過 50 次攻擊"
            },
            "annotations": {
                "description": "測試站台違反 WAF 規則超過指定上限，請協助確認",
                "summary": "==== 詳細違反規則說明如下 ====\n   WAF : [no value]\n   次數 : [no value]"
            },
            "startsAt": "2023-12-12T17:30:10+08:00",
            "endsAt": "0001-01-01T00:00:00Z",
            "generatorURL": "http://pex-test.primeeagle.net:3333/alerting/grafana/e6e62239-f924-4ccf-bc6a-be9b14622ae8/view?orgId=1",
            "fingerprint": "2aa447ec40d366b6",
            "silenceURL": "http://pex-test.primeeagle.net:3333/alerting/silence/new?alertmanager=grafana\u0026matcher=LINEGroup2%3DStandard\u0026matcher=LINEGroup%3DStandard\u0026matcher=alertname%3DDatasourceError\u0026matcher=datasource_uid%3Db5219f7d-83bc-4971-90cb-768998609e3b\u0026matcher=grafana_folder%3DAlert-WAF\u0026matcher=ref_id%3DA\u0026matcher=rulename%3D%E6%AF%8F+10+%E9%90%98%E8%B6%85%E9%81%8E+50+%E6%AC%A1%E6%94%BB%E6%93%8A\u0026orgId=1",
            "dashboardURL": "",
            "panelURL": "",
            "values": null,
            "valueString": ""
        }
    ],
    "groupLabels": {
        "alertname": "DatasourceError",
        "grafana_folder": "Alert-WAF"
    },
    "commonLabels": {
        "LINEGroup": "Standard",
        "LINEGroup2": "Standard",
        "alertname": "DatasourceError",
        "datasource_uid": "b5219f7d-83bc-4971-90cb-768998609e3b",
        "grafana_folder": "Alert-WAF",
        "ref_id": "A",
        "rulename": "每 10 鐘超過 50 次攻擊"
    },
    "commonAnnotations": {
        "description": "測試站台違反 WAF 規則超過指定上限，請協助確認",
        "summary": "==== 詳細違反規則說明如下 ====\n   WAF : [no value]\n   次數 : [no value]"
    },
    "externalURL": "http://pex-test.primeeagle.net:3333/",
    "version": "1",
    "groupKey": "{}/{LINEGroup=\"Standard\"}:{alertname=\"DatasourceError\", grafana_folder=\"Alert-WAF\"}",
    "truncatedAlerts": 0,
    "orgId": 1,
    "title": "[FIRING:1] DatasourceError Alert-WAF (Standard Standard b5219f7d-83bc-4971-90cb-768998609e3b A 每 10 鐘超過 50 次攻擊)",
    "state": "alerting",
    "message": "**Firing**\n\nValue: [no value]\nLabels:\n - alertname = DatasourceError\n - LINEGroup = Standard\n - LINEGroup2 = Standard\n - datasource_uid = b5219f7d-83bc-4971-90cb-768998609e3b\n - grafana_folder = Alert-WAF\n - ref_id = A\n - rulename = 每 10 鐘超過 50 次攻擊\nAnnotations:\n - description = 測試站台違反 WAF 規則超過指定上限，請協助確認\n - summary = ==== 詳細違反規則說明如下 ====\n   WAF : [no value]\n   次數 : [no value]\nSource: http://pex-test.primeeagle.net:3333/alerting/grafana/e6e62239-f924-4ccf-bc6a-be9b14622ae8/view?orgId=1\nSilence: http://pex-test.primeeagle.net:3333/alerting/silence/new?alertmanager=grafana\u0026matcher=LINEGroup2%3DStandard\u0026matcher=LINEGroup%3DStandard\u0026matcher=alertname%3DDatasourceError\u0026matcher=datasource_uid%3Db5219f7d-83bc-4971-90cb-768998609e3b\u0026matcher=grafana_folder%3DAlert-WAF\u0026matcher=ref_id%3DA\u0026matcher=rulename%3D%E6%AF%8F+10+%E9%90%98%E8%B6%85%E9%81%8E+50+%E6%AC%A1%E6%94%BB%E6%93%8A\u0026orgId=1\n"
}

本文使用 NetCore 來接收 Webhook 的請求，參考範例程式如下。

[ApiController]
[Route("api/[controller]")]
public class TestController : ControllerBase
{
    // 使用 HttpPost 取得 FormBody Model
    [HttpPost]
    public IActionResult Post([FromBody] System.Text.Json.JsonElement model)
    {
        var json = model.ToString();

        // 按照日期 yyyyMMddHHmmss 將檔案存到本機 Log 資料夾，若資料夾不存在請先建立
        var fileName = DateTime.Now.ToString("yyyyMMddHHmmss");
        if (Directory.Exists("Log") == false) Directory.CreateDirectory("Log");
        System.IO.File.WriteAllText($"Log/{fileName}.json", json);

        return Ok(json);
    }
}

通知樣板 Alerting → Contact points

非必要，若有需要自定義通知格式，包含標題、內容等等，皆可在 Alerting → Contact points → Notification templates 定義樣板內容，底下是本文設定的範例，我有使用到【AlertName】、【Description】、【Summary】，顯示的區域可以在本文末的參考畫面查看。

{{ define "WAFStandardTemplate" }}{{range .Alerts}}通知類型 : {{.Labels.alertname}}
{{.Annotations.description}}
{{if gt (len .Annotations.summary) 0}}{{.Annotations.summary}}{{end}}
{{end}}
{{end}}

通知規則 Alerting -> Alert rules

輸入要通知的規則名稱 (Enter alert rule name)，請注意這邊只是設定收集規則，並不會真的發送通知，若要發送通知請完成此處設定後，繼續往下進行通知政策的設定。
定義查詢和警報條件 (Define query and alert condition)，共分成 A、B、C 三個區域，各區域說明如下。

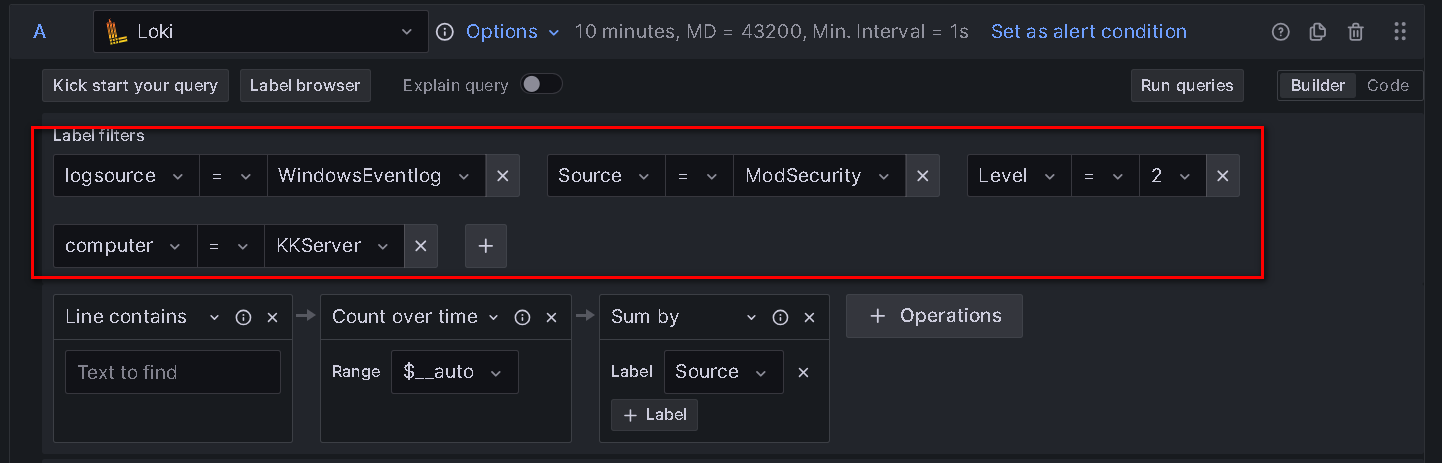

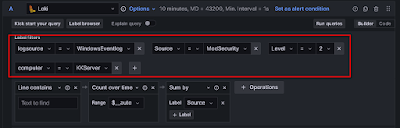

A：找出通知資料的條件，例如收集近 10 分鐘，攻擊數量的加總。

設定收集資料區間，我選的是最近十分鐘。
設定查詢數量，根據實際要篩選的條件進行設定。
數量彙總，目的是為了將篩選出來的資料列轉換成下一步要通知的格式。

B：通知條件前處理，主要的目的與步驟 C 比較的資料前處理，以下圖為例，會將條件 A 查詢結果的數量進行加總，若查詢結果包含非數值的資料列，會將該筆設定為 0。
C：閾值，要通知的條件值，例如，超過 10 次就通知，另外請注意，這裡是通知條件，所以設定完成後記得點選右上角的設定。
都完成上述的設定，可以使用底下的 preview 功能確認是否有滿足通知條件。

設定評估行為 (Set evaluation behavior)。

Folder：通知規則的資料夾，這邊依照自己的需求分類即可，ex. Alert Evaluation。

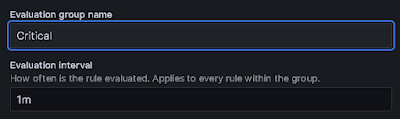

Evaluation group：同一個評估群組多久收集一次資料，當滿足這個時間條件時，僅會將狀態改成 padding，並不會真的發送 (仍需考量 Padding 和通知政策內的設定) ，但我個人是在這邊設定真正要發送的時間。
Pending period：這裡指的當符合收集條件後，必須持續維持多久的時間才會滿足發送條件，也就是 firing。
Alert state if no data or all values are null：若沒有定期通知的需求，沒資料請將此處設定改成 OK，否則會按照通知政策設定的時間間隔，定期的發送通知(包含正常狀態)。

新增註釋 (Add annotations)：非必要，發送通知需要附加的訊息，依實際需求設定即可。
通知配置(Configure notifications)：當滿足條件時會夾帶的標籤設定，可透過此處與通知政策結合，達到指定發送群組的需求，完成設定後可點選 Preview routing 來確認是否有匹配到通知群組。

通知政策 Alerting -> Notification policies

請注意這邊非常重要，不注意設定你會查問題查很久，預警規則 (Alert rules) 的設定只是收集資料而已，實際發送是還是會跟這邊的設定值有關係，並且此處的設定會牽扯到是否間隔多久才會通知，但預設值其實蠻久的，若不調整預設值，會造成你的發送區間若還在預設值內，則不會重新發送，各欄位設定如下說明。

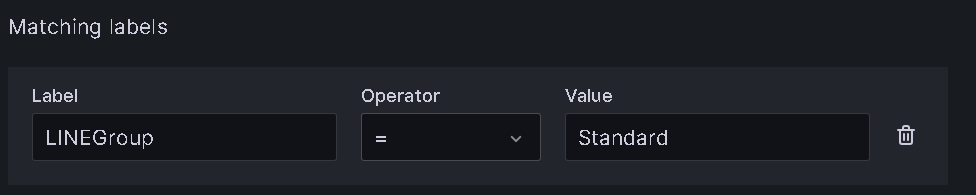

Matching labels：搭配 Alert rules 內的設定，便可以達到指定通知群組的效果。
Contact point：要通知的渠道，這邊可選擇一開始的設定。
Continue matching subsequent sibling nodes：若同一個警告有符合多個通知 Label，則必須開啟此欄位，否則通知完第一個政策後就會停止了。
Override general timings

Group wait：為傳入警報建立的新群組發送初始通知之前的等待時間。如果為空，將從父策略繼承。
Group interval：發送第一個通知後，為該群組發送一批新警報的等待時間。如果為空，將從父策略繼承，多個通知會套用此設定。
Repeat interval：成功發送警報後重新發送警報的等待時間，建議與 Alert rules 內的 Evaluation group 時間設定一樣或者多一分鐘(避免重複發送)，這個最重要了，有點雷，預設是 4 個小時，卡在這邊超久，而且搭配警告設定那邊，若不把無資料的設定關閉，會每隔四個小時自動發出一個沒有數值的通知。

通知參考畫面

LINE 收到的通知

參考網站

Grafana - Alert 时间/状态
